GB50057標準中浪涌保護器的安裝規定-點擊查看詳情-易造防雷

發布時間:2023-04-18 瀏覽量：6308 作者：易造科技-小張

SPD防雷浪涌保護器發展至今，已經是一款更加成熟的產品了，更小的體積和更加穩定優良的性能，以及更規范的安裝標準了。小編帶您了解更多GB50057標準中浪涌保護器的安裝規定要求。

在國標GB 50057-2010建筑物防雷設計規范中，說明了有關SPD浪涌保護器的安裝規定：

1、在電纜與架空線連接處，尚應裝設戶外型電涌保護器。電涌保護器、電纜金屬外皮、鋼管和絕緣子鐵腳、金具等應連接在一起接地，其沖擊接地電阻不宜大于30Ω。所裝設的電涌保護器應選用I級試驗產品，其電壓保護水平應小于或等于2.5kV,其每一保護模式應選沖擊電流等于或大于10kA；若無戶外型電涌保護器，應選用戶內型電涌保護器，其使用溫度應滿足安裝處的環境溫度，并應安裝在防護等級IP54的箱內。（P14）

2、在電源引入的總配電箱處應裝設I級試驗的電涌保護器。電涌保護器的電壓保護水平值應小于或等于2.5kV。每一保護模式的沖擊電流值，當無法確定時，沖擊電流應取等于或大于12.5kA。（P18）

3、當電子系統的室外線路采用金屬線時，在其引入的終端箱處應安裝D1類高能量試驗類型的電涌保護器。當電子系統的室外線路采用光纜時，在其引入的終端箱處的電氣線路側，當無金屬線路引出本建筑物至其他有自己接地裝置的設備時，可安裝B2類慢上升率試驗類型的電涌保護器，其短路電流按規范確定，宜選用100A。（P19）

GB50057標準中浪涌保護器的安裝規定

4、在電氣接地裝置與防雷接地裝置共用或相連的情況下，應在低壓電源線路引入的總配電箱、配電柜處裝設I級試驗的電涌保護器。電涌保護器的電壓保護水平值應小于或等于2.5kV。每一保護模式的沖擊電流值，當無法確定時，應取等于或大于12.5kA。（P25）

5、當Yyn0型或Dyn11型接線的配電變壓器設在本建筑物內或附設于外墻處時，應在變壓器高壓側裝設避雷器；在低壓側的配電屏上，當有線路引出本建筑物至其他有獨自敷設接地裝置的配電裝置時，應在母線上裝設I級試驗的電涌保護器，電涌保護器每一保護模式的沖擊電流值，當無法確定時沖擊電流應取等于或大于12.5kV；當無線路引出本建筑物時，應在母線上裝設II級試驗的電涌保護器，電涌保護器每一保護模式的標稱放電電流值應等于或大于5kA。電涌保護器的電壓保護水平值應小于或等于2.5kV。（P25）

6、在配電箱內應在開關的電源側裝設II級試驗的電涌保護器，其電壓保護水平不應大于2.5kV，標稱放電電流值應根據具體情況確定。（P32）

7、靠近需要保護的設備處，即LPZ 2或更高區的界面處，當需要安裝電涌保護器時，對電氣系統宜選用II級或III級試驗的電涌保護器，對電子系統宜按具體情況確定。（P56）

GB50057標準中浪涌保護器的安裝規定

綜上所述，根據國標文件的GB50057標準中浪涌保護器的安裝規定要求，選擇合適試驗等級的的浪涌保護器安裝在符合規范的位置，才能發揮出浪涌保護器的最大功效。

-End-

易造防雷浪涌保護器的主要優勢：

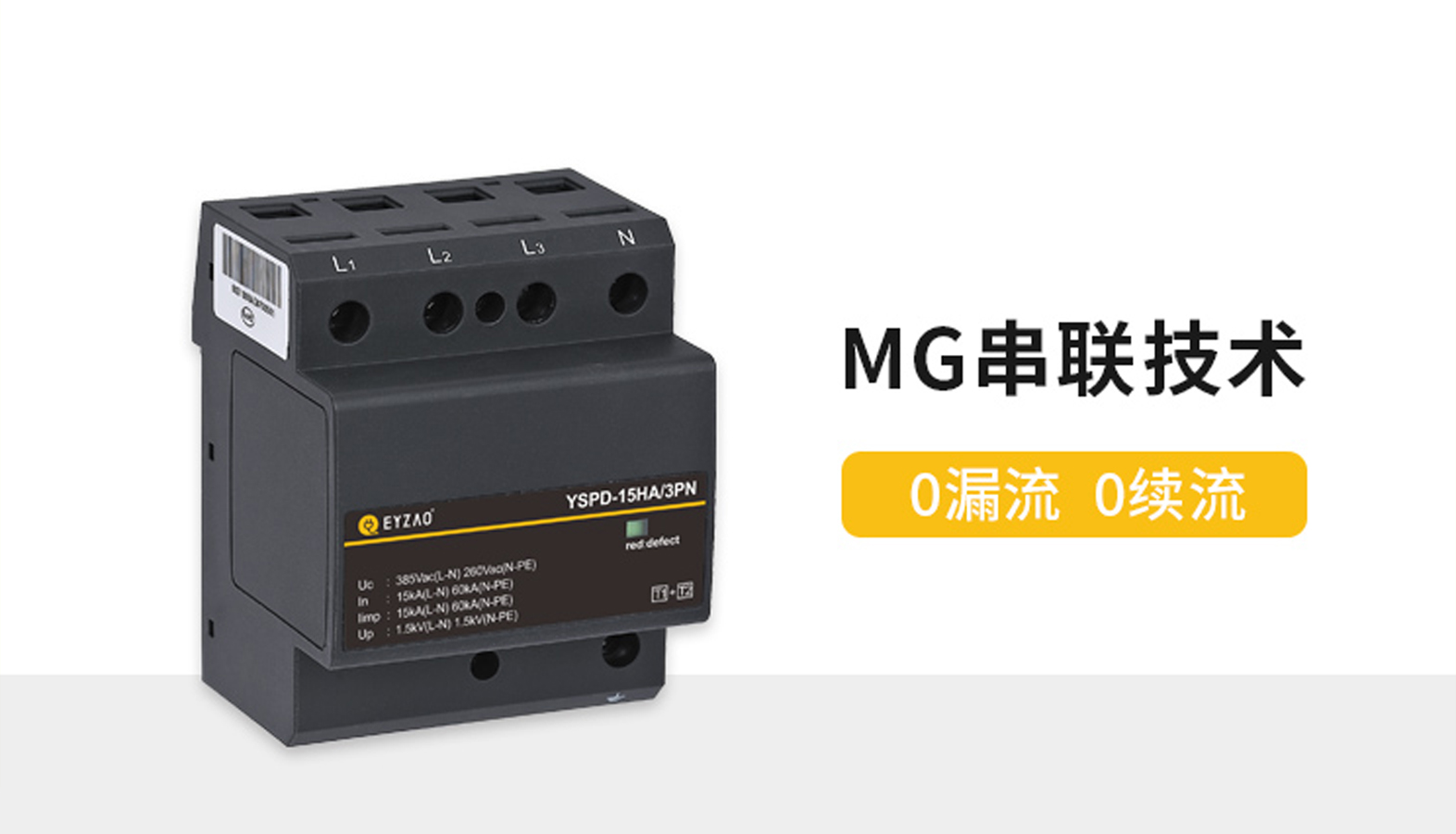

易造復合型防雷電源SPD專用浪涌保護器，20年設計壽命，一體式組合低壓電源防雷器小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封結構無外泄電弧，不起火。

易造三相、單相、混合型防雷浪涌模塊采用鏈式放電技術，實現了防雷SPD的能量自動協調功能，安裝時無需考慮兩級電源交流SPD間的距離，t1、一類、一級SPD防雷器可以直接安裝于t2、ii、二級防雷浪涌保護器后端，安裝更快捷！

易造國產優質浪涌保護器品牌廠家，外殼采用PA66高阻燃絕緣防護材料，符合UL94V-0 RoHS REACH認證，一體式復合型組合設計防震防潮耐高溫，易造低壓防雷電源專用防雷器、交流雷電雷擊電涌SPD模塊等浪涌保護器廣泛應用于家用、配電箱、配電柜、消防、光伏、通訊、設備、系統、機房、電網、加油站、變電所、工廠、小區、電梯、控制柜、工業、新能源、通訊、建筑、軌道交通、石油石化等多個領域。


杭州易造是國家高新技術企業、杭州市“雛鷹計劃”企業，通過了ISO9001、ISO14001、ISO45001、3C等質量管理體系認證,國內專業電源防雷設備生產廠家,擁有全套風電浪涌保護器生產制作技術。主要生產一體式、復合型、單相、三相、兩相、直流、混合型等款式,提供不同配電系統對一級浪涌保護器、二級浪涌保護器的1PN、2P、3P、3PN、4P等全系列電源防雷模塊，SPD通過了UL、CSA、TUV、CQC、CE等權威認證，1500+規格型號可選擇，滿足所有低壓設備的電涌防護要求。
